Tarea #3 - LAB Redes - Cobertura de imagenes con Wavemon

Que tal, para esta semana se nos encargo un mapa sobre las coberturas de red WIFI que detectamos a nuestro al rededor, yo tome como base los router al rededor de mi casa.

Lo primero fue sacar la calidad de la señal de las redes que puedo detectar, esto es muy fácil con wavemon.

Wavemon, nos dice la calidad como la intensidad con la que nos llega la señal y solo basta con escribir "wavemon" en la terminal; así que analizamos las que tenemos alrededor...

Mi casa

Vecino #1

Vecino #2

Vecino #3


Vecino #4

Ahora que ya teníamos la calidad tenia que saber a cuanta distancia estaban los demás módems.

Primero "medí" la distancia de mi cuarto a la sala, que es donde hice la prueba a donde esta el módem.  Fue aproximado y el calculo fue "mental" porque no puedo atravesar paredes así que fue aproximadamente 4 metros y la calidad que me daba(38), para las demás las calcule con regla de 3 simples para saber maso menos en donde estaban localizados.

Ya lo único que faltaba era sacar su rango, así que me estuve moviendo hasta donde lo dejara de detectar para sacar su radio y solo fue cuestión de unas cuantas multiplicaciones para sacar el rango total.

Ahora solo lo marcamos en el google maps para visualizarlo mejor.

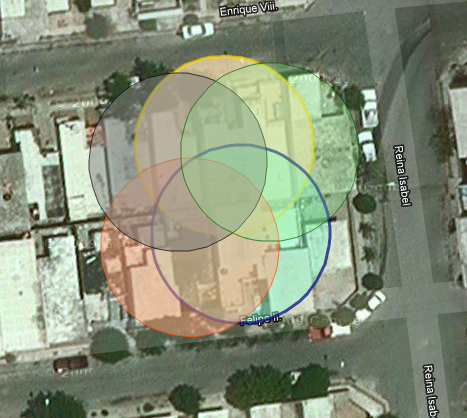

El circulo amarillo es el rango de mi casa, los demas son las redes que use para pruebas.
